| Klassifizierung |
|
Geschrieben von: Barbara - 05.03.2015 - 09:29 - Forum: Bedienung & Oberfläche
- Antworten (12)
|
 |
Hallo,
kann man statt der IFC-Klassifizierung auch so etwas Einfaches wie eine Datei mit "lfdm, stgm, m, m², m³ oder Stück" einlesen? Das wäre schon sehr hilfreich.
Der Bericht dazu ist schon fast perfekt.
Nur was bedeuten sie seltsamen Zahlen? Sind das noch Zoll? Bei mir ist Meter eingestellt. Mit meiner Berechnung im Modell haben die Zahlen nichts zu tun. Ausserdem würde die 3. Stelle hinterm Komma schon reichen.
Danke.
|
|
|
FAQ: maßstäblich Drucken |
|
Geschrieben von: Techie - 04.03.2015 - 15:36 - Forum: Bedienung & Oberfläche
- Keine Antworten
|
 |
Um aus SketchUp maßstäblich zu drucken, können winklige oder perspektivische Ansichten des 3D-Modells generell nicht verwendet werden.
Für einen maßstäblichen Ausdruck muss
1.) eine orthogonale bzw. lotrechte Ansicht eingestellt: "Kamera > Standardansichten > Oben/Unten/Vorne/Hinten/Rechts/Links"
2.) die Perspektive abgeschaltet: "Kamera > Parallele Projektion"
und
3.) und eine möglichst bildschirmfüllende Ansicht: "Kamera > Alles zeigen"
verwendet werden.
Hinweis: da sich die orthogonalen Standardansichten auf das xyz-Koordinatensystem beziehen, muss sich die auszudruckende Ansicht des Modells ebenfalls an den Hauptachsen ausrichten.
Im Druck-Dialog ("Datei > Ausdrucken...") stehen dafür folgende Optionen zur Verfügung:
• "Druckformat : An Seite anpassen": das Modell in der aktuellen Ansicht wird mit dem größtmöglichen Maßstab in den verfügbaren Druckbereich eines einzelnen Blattes eingepasst, Seitenformat und Maßstab können somit nicht mehr konfiguriert werden. Um maßstäblich ausdrucken zu können, muss also diese Option deaktiviert werden.
• "Druckformat : Modellerweiterungen verwenden": der leere Bereich ausserhalb eines Begrenzungsrahmens um das Modell wird für den Ausdruck nicht berücksichtigt, der benötigte Druckbereich wird somit kleiner. Diese Option sollte daher normalerweise aktiviert sein.
Hinweis: bei kleinen Modellen kann der leere Bereich um das Modell möglicherweise nicht korrekt erkannt werden, sodaß mehr Seiten als benötigt ausgegeben werden. Um dies zu vermeiden, die Option "Modellerweiterungen verwenden" deaktivieren, ein "Kamera > Alles zeigen" ausführen und dann das SketchUp Programm-Fenster manuell sowohl horizontal als auch vertikal bestmöglich auf die Größe des Modells verkleinern. Das Modell muss möglichst formatfüllend angezeigt werden, damit möglichst wenig unnötiger Leerraum in die Berechnung des Druckbereiches einfließt.
• "Druckformat : Maßstab": erlaubt die Eingabe eines definierten Maßstabes.
Beispiele:
- für einen Verkleinerungs-Maßstab von 1:100 folgende Eingaben:
"In der Ausgabe" : 1
"In SketchUp" : 100
- für einen Vergrößerungs-Maßstab von 10:1 folgende Eingaben:
"In der Ausgabe" : 10
"In SketchUp" : 1
• "Druckformat : Seitenformat": zeigt den verwendeten Druckbereich basierend auf dem aktuell konfigurierten Maßstab an, nicht die dafür benötigte Blattgröße (= Druckbereich + unbedruckbarer Rand). Um maßstäblich ausdrucken zu können, dürfen hier keine Werte manuell eingetragen werden.
Hinweis: die Angaben zum Seitenformat werden bei Änderungen am Maßstab nicht automatisch angepasst, um die Änderungen im Seitenformat upzudaten einfach die Option "Modellerweiterungen..." hin- und herschalten.
weitere Einstellungen:
• "Druckbereich für zusammengesetzte Seiten": wenn der bedruckbare Bereich eines einzelnen Blattes überschritten wird, kann der Ausdruck mit Hilfe eines Mosaik-Drucks über mehrere Blätter verteilt erfolgen.
Hinweis: die Angaben zum Druckbereich der zusammengesetzten Seiten werden bei Änderungen am Maßstab nicht automatisch angepasst, um die Änderungen im Seitenformat upzudaten einfach die Option "Modellerweiterungen..." hin- und herschalten.
• "Druckqualität": Konfiguration der gewünschten Druckqualität. Die Druckqualität kann nicht konfiguriert werden, wenn die Option "HLR hoher Genauigkeit..." (s.u.) konfiguriert ist.
• "Nur 2D-Schnittscheibe": es wird nur die Kontur des aktiven Schnittes ausgedruckt. Die Option kann nicht konfiguriert werden, wenn kein Schnitt im Modell beinhaltet ist.
• "HLR hoher Genauigkeit verwenden": exakte Druckausgabe vektorieller Elemente der Geometrie. Raster-Elemente basierend auf Bildpunkten wie z.B. Materialien bzw. Texturen können nicht bzw. nur als Schattierung ausgedruckt werden.
Tip: Eine Kontrolle der Druckausgabe vor dem physikalischen Ausdruck kann mit Hilfe von "Datei > Seitenansicht..." erfolgen.
|
|
|
|
| Kreis als Linie zum bearbeiten für CAD Fräse |
|
Geschrieben von: Blasy - 04.03.2015 - 11:46 - Forum: Datenaustausch
- Antworten (5)
|
 |
Servus zusammen,

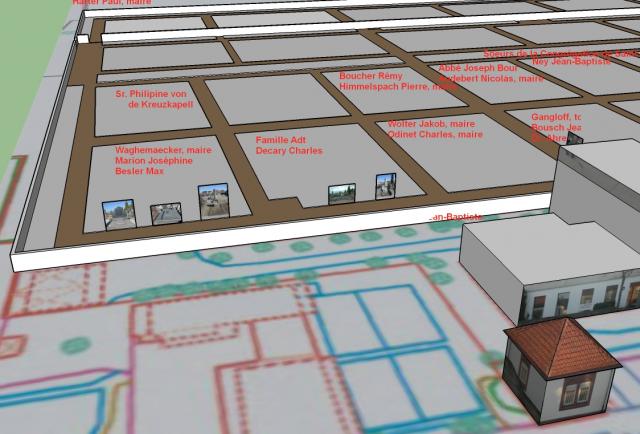

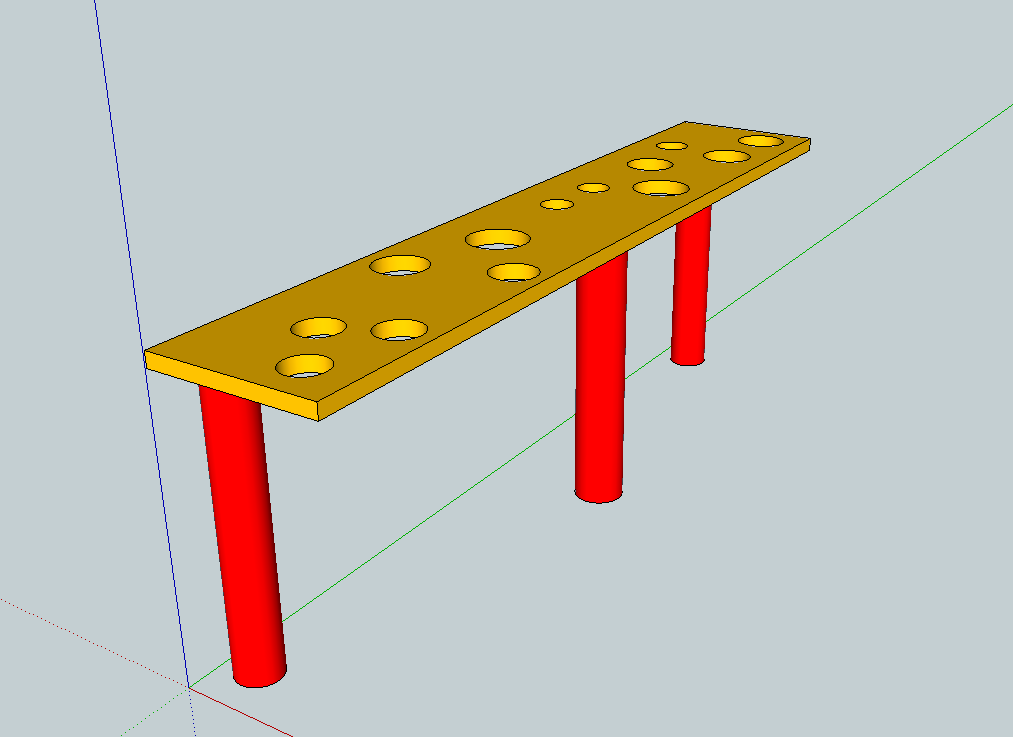

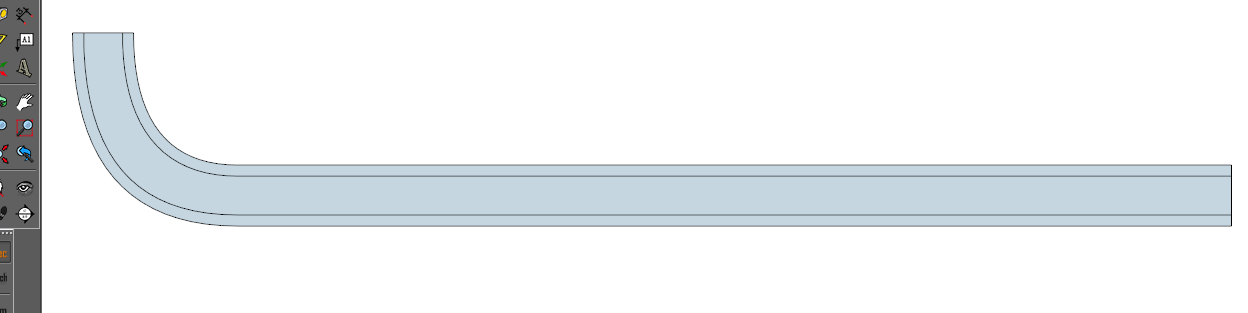

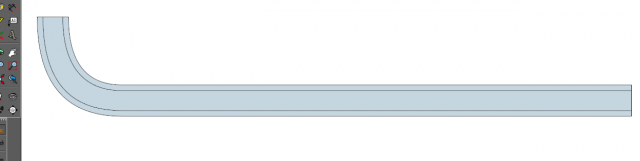

Gibt es ein Plugin das eine Kreislinie als eine Linie und nicht als Segmente darstellt.
Durch die Segmente dauert das Fräsen ewig bzw. muss mein Schreiner die Rundungen nachzeichnen.
Leider habe ich, auch bedingt durch meine Englisch Kenntnisse, kein Plugin gefunden
Vielen Dank für die Hilfe
Blasy
|
|
|
|
| 2D Pläne in Layout oder SketchUp? |
|
Geschrieben von: koinoor - 28.02.2015 - 15:46 - Forum: LayOut
- Antworten (7)
|
 |
Hallo zusammen,
ich bin neu hier und tatsächlich zum ersten Mal überhaupt in einem Forum.
Daher bitte ich nachsichtig zu sein sollte ich Fragen an der falschen Stelle platzieren.
Ich nutze seit längerer Zeit SketchUp beruflich um 3D Ansichten zu erstellen. Nun möchte ich aber verstärkt 2D Pläne zeichnen. Dabei geht es um die Erstellung von Bauplänen die möglichst genau sein müssen.
Meine 1. Frage:
Zeichne ich besser in SketchUp oder ist Layout dafür gedacht?
Meine 2. Frage:
Wenn ich in SketchUp zeichne fehlen mir Strichstärken und die Möglichkeit gestrichelte Linien zu zeichnen. In Layout fehlen mir dafür andere Funktionen (zB. Stile). Gibt es dafür eine Lösung?
Vielen Dank und Grüße
|
|
|
|
| import aus sweethome 3d |
|
Geschrieben von: koerbi - 27.02.2015 - 23:31 - Forum: Datenaustausch
- Antworten (14)
|
|
Guten Tag,
ich wundere mich, dass man dazu gar nichts findet im www.
Ich habe ein ziemlich umfangreiches Projekt in SH3D erstellt.
Seit neuestem bin ich aber auf dem Sketchup Trip (wenn man so will).
Meine Frage ist simpel. Kann ich mein altes Projekt nach Sketchup exportieren / importieren?
Vielen Dank im Voraus
Greez
Stefan
|
|
|
|
| Wohnflächenberechnung |
|
Geschrieben von: karl-friedrich - 27.02.2015 - 09:30 - Forum: Bedienung & Oberfläche
- Antworten (6)
|
|
Hallo in die Runde,
ich interessiere mich für Sketchup und finde die Bedienung super.
Nun gleich eine Frage: gibt es eine Funktion oder Erweiterung für die Ausgabe der Wohnfläche einer Wohnung?
Danke schonmal !
Karl-Friedrich
|
|
|
|
|
.
