Hallo Allerseits -
mein erster Beitrag in dieser gerade ergoogelten Runde!

Nach längerem Liebäugeln mit SketchUp habe ich mir den gerade erschienenen "Video-Kurs von Heiko Rech" besorgt und auch schon durchgearbeitet. Dann "SketchUpMake" installiert und nun versuche ich mein neu-erlerntes Wissen an einem ersten Projekt. Dabei bin ich an einer Fehlermeldung gescheitert, zu der mir alles Googeln bisher nicht half, ausser, dass ich dieses Forum fand.

Ich versuche erstmal, mein Projekt zu beschreiben:

Ein Garagenboden mit einer darin eingelassenen Montagegrube - einen Meter breit und 4,60m lang. Von der Eingangsseite führen sechs Treppenstufen von jeweils 30cm Höhe und 20cm Auftrittsfläche in eine Tiefe von 1,80m. Der Garagenboden (6 x 3 m) wurde mit der Push/Pull-Funktion zu einer 10cm hohen Grundplatte gemacht und die Grube habe ich mittels Hilfslinien konstruiert und dann die Draufsicht auf die Stufen zunächst als Rechtecke von jeweils 20 x 100 cm gezeichnet.

Mein Problem beginnt, wenn ich die Push/Pull-Funktion auf die Stufen anwenden will. Ich beginne mit der ersten Stufe, markiere die Oberseite und verschiebe sie um 30 cm in die Tiefe. Funktioniert bestens!

Doch beim Versuch, die nächste Stufe um 60cm in die Tiefe zu versetzen, kommt die Meldung "Versatz begrenzt auf 30cm" und in dieser Tiefe ist auch Ende der Fahnenstange für den Versatz nach unten. Nach oben könnte ich die Treppen-Oberseite beliebig hoch ziehen.

Überspringe ich die noch nicht behandelte dritte Stufe (90cm) und schiebe die Vierte direkt auf 120cm Tiefe, funktioniert das wieder einwandfrei.

Aber es will mir einfach nicht gelingen, zwei nebeneinander liegende Stufen zu konstruieren. Nach langem Suchen in den Funktionen und Googeln nach Stichworten stiess ich auf dieses Forum und hoffe, dass ein erfahrenerer SketchUp-User mich wieder auf's richtige Gleis setzen kann.

Durch den Video-Lehrgang ist mein Layout immer noch auf "Holzbearbeitung" und "mm" eingestellt. Gibt es unter "Architektur" eventuell etwas, womit man Treppenstufen weniger umständlich konstruieren kann?

Ich hoffe, meine Beschreibung war räumlich nachvollziehbar genug und freue mich auf Tips. Vielleicht sehe ich ja nur den Wald nicht vor lauter Bäumen ?

Hi,
wie kann ich die Materialsymbole für Architekturzeichnungen um das klassische geschwungene Symbol für Dämmung erweitern?

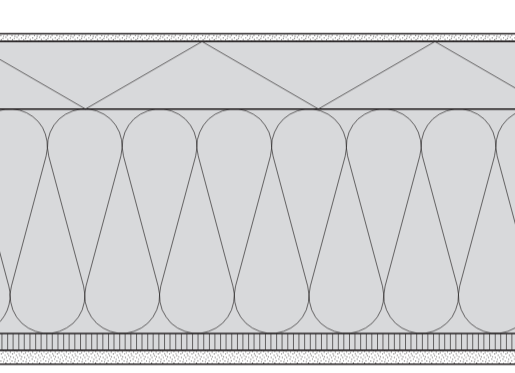

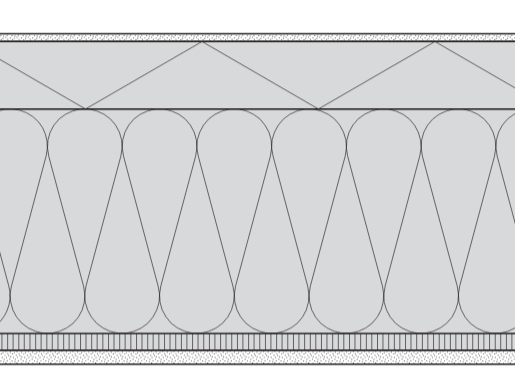

Im Anhang ein Bild.

Hat jemand einen Tipp, wo ich Symbolbibliotheken (Architektur / Wandaufbau) downloaden kann, damit ich sie in Sketchup Pro ein fügen kann? Im 3D Warehouse habe ich das Symbol für Dämmung nicht gefunden.

Vielen Dank im Voraus
Typee

Angehängte Dateien

Bild(er)


Hallo zusammen,

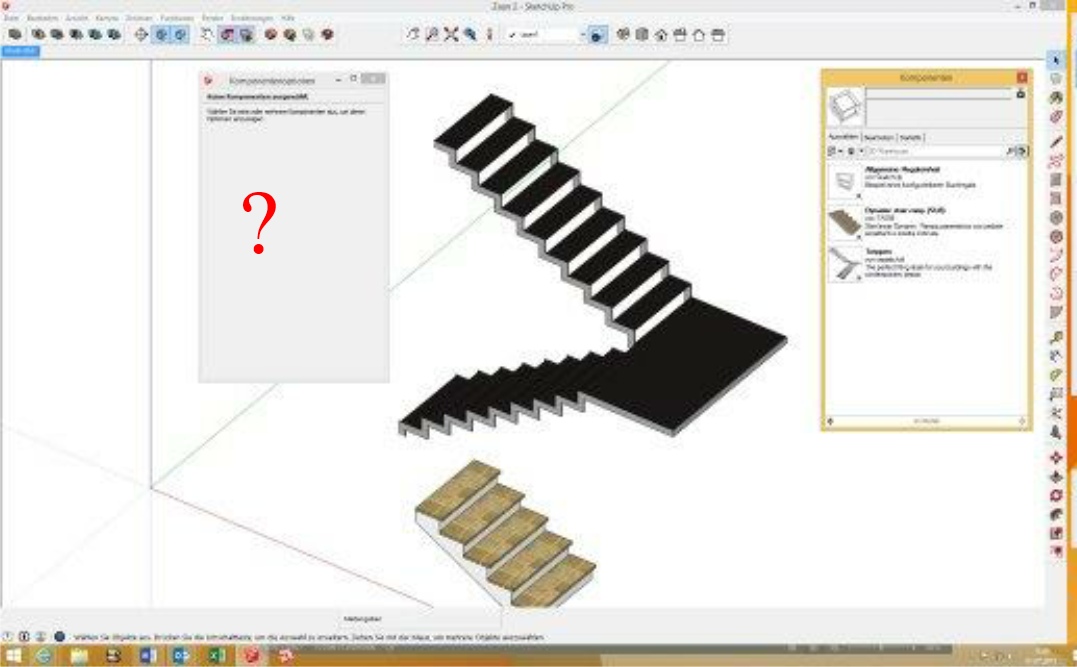

warum bleibt beim anklicken einer dynamische Komponente das Fenster „Komponentenoptionen“ leer?

Angehängte Dateien

Thumbnail(s)


Hallo,

den im beigefügten file erstellten Griff möchte ich an der runden Aussen- (folglich nicht an der geraden Kante, da er mit der an einer Schublade festgemacht wird) sowie Innenkante abrunden.
Dazu habe ich mit dem Bezier-Tool die Rundungen vorgezeichnet um das Werk mittels des FollowMe Tools zu vollenden, aber das scheint nicht in dieser Situation einsetzbar zu sein.
Wie muss ich vorgehen?
Mit freundlichen Grüssen
Aloha

Angehängte Dateien

  Griff.skp (Größe: 31,65 KB / Downloads: 386)

Servus

Wir hatten ein ähnliches Thema schon einmal. Diesmal ist der Fall etwas spezieller.

Mit Inkscape kann man per Import Pdf Dateien einlesen und als dxf Datei abspeichern. Was bisher auch ganz gut ging.

Jetzt habe ich mir einen plan gekauft als PDF den ich nun wider in dxf Exportiren möchte. Leider bekomme ich das nicht auf dem gewohnten Weg zustande.

Könnt ihr mir dabei helfen?

Ich bin wie folgt vorgegangen.

Inkscape

Datei -> Importieren ... -> Pdf Datei ausgewählt

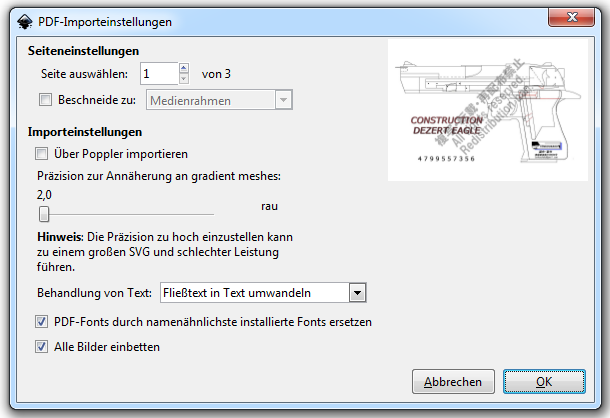

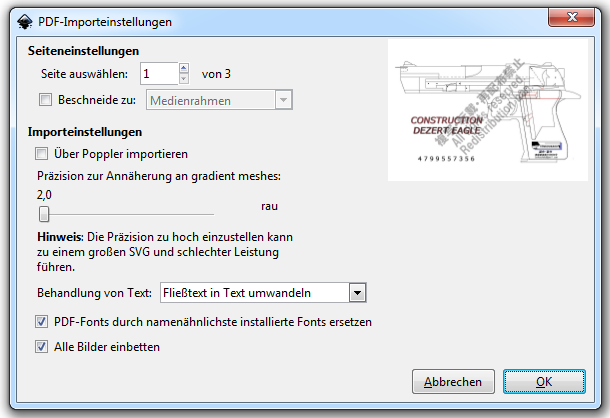

Dan kam das Menü PDF-Importeinstellungen



Hier habe ich mich schon ziemlich ausgetobt und leider immer mit dem gleichen Ergebnis.

Die dxf Datei ist um die 4,24 kb groß und ohne sichtbar inhalt.

Ich hänge euch alle relevanten Dateien mal an.
Wäre super wen mir wer helfen könnte die drei Seiten der PDF Datei in dxf umzuwandeln so das Ich sie dan in SU2015 make importieren kann.

Wenn es gar nicht geht bleibt mir ja nur noch der Weg eine jpg Datei in Su2015make einzufügen und die Zeichnung strich für strich abzuzeichnen. Das allerdings kann nicht die Lösung sein.

Ich hoffe auf euch.

Mfg MP

Hi,

Ist es in Sketchup möglich, ein Objekt z.B. auf zwei andere Objekte zu fixieren, und es dann noch zu bewegen?

Genauer gesagt möche ich eine Kugel und einen Mast auf eine Fläche setzen, die Kugel dann auf der Fläche um den Mast heumrollen können.

thx!

Hallo,

ich tüftele schon Stunden lang daran herum, aber ich kriege den Uebergang von einer geraden Linie zu einer Rundung und umgekehrt einfach nicht sauber hin. Wie muss man da am besten vorgehen?
Mit freundlichen Grüssen
Aloha

Angehängte Dateien

  Rundungen.skp (Größe: 12,92 KB / Downloads: 448)

Guten Tag.

Durch die Strg oder shift oder Hochstell - Taste habe ich den
Rahmen beim Markieren mit der Maus abgeschaltet.
Die Funktion geht, auch ohne Rahmen.
Wie kann ich den Rahmen wieder bekommen, bzw einschalten.
Bei der Windows Funktion funktioniert der Rahmen.
Eine Programmneuinstallation brachte auch nichts.
Ich habe nichts gefunden, dass man die Darstellung des Rahmens ein/ausschalt kann.
Besten dank für ein Kommentar.

Da ich ein ziemlich fauler Knochen bin suche ich eine Referenzkarte zu SketchUp 2015 auf deutsch.

Eventuell gibt es die ja schon oder es hat sich einer die Mühe gemacht die Englische einzudeutschen.

Tante Google hat mir leider nicht geholfen, dort hab ich nur die englische gefunden.

Greez

IzNoGuD

In Layout lassen sich wunderbar PSD Dateien einbinden und die Referenz mit Photoshop bearbeiten. Das Ergebnis wird entsprechend in Layout sofort aktualisiert. Schöne Sache wenn mit Ebenenmasken und Ebenenbildern gearbeitet wird.
Meine Frage geht die auch mit Texturen in Sketchup?
Ich kann zwar eine PSD-Datei als Textur in die Materialbibliothek übernehmen, beim Bearbeiten aus Sketchup heraus öffnet Photoshop diese jedoch als jpg. Diese befindet sich dann als temporäre Datei in einem entsprechenden Systemverzeichnis.
Habe noch nicht probiert die PSD ausserhalb von SKP aufzurufen und zu prüfen was dann passiert.
