  Bekomme aus angehängter Datei kein PDF
Geschrieben von: berlon - 05.04.2023 - 17:52 - Forum: Bedienung & Oberfläche - Antworten (2)

Hallo,
ich mal wieder. Confused

Versuche aus der Datei eine A3 PDF im Maßstab 1:10 zu erzeugen.

- Stelle bei der Druckereinrichtung den PDF-Drucker auf A3 quer ein.
- Trage bei Seitenansicht den Maßstab 1:10 ein.

Nach Klick auf OK kommt eine weiße Seite, ein periodisch drehender blauer Kreis und "keine Rückmeldung". Das kann ich dann nach Minuten oben mit Schließen beenden und die Zeichnung ist wieder da.

Habe auch schon die Platte mit zerlegen und durch löschen der nicht benötigten Teile "leichter" gemacht, leider ohne Erfolg.

Kann mir jemand daraus eine PDF mit mind. 600 DPI erzeugen? Mein Dank wird ihm ewig nachschleichen. Rolleyes

Eventuell findet auch jemand den Fehler und lässt mich nicht dumm sterben. Big Grin

Gruß
Bernd



Angehängte Dateien
.skp   MultifunktionsWerkbank Arbeitsplatte.skp (Größe: 578,14 KB / Downloads: 286)
Drucke diesen Beitrag

  Texturprobleme in SketchUp 2017
Geschrieben von: CountCrash - 30.03.2023 - 13:15 - Forum: Bedienung & Oberfläche - Antworten (3)

Guten Tag,

ich verwende SketchUp Make 2017 seit rd. 2,5 Jahren auf meinem Win11 Rechner um Gebäude mit einer Photo Bitmap zu texturieren.

Seit etwa 2 Wochen gibt es jedoch Darstellungsprobleme der falsch angebrachten Texturen.

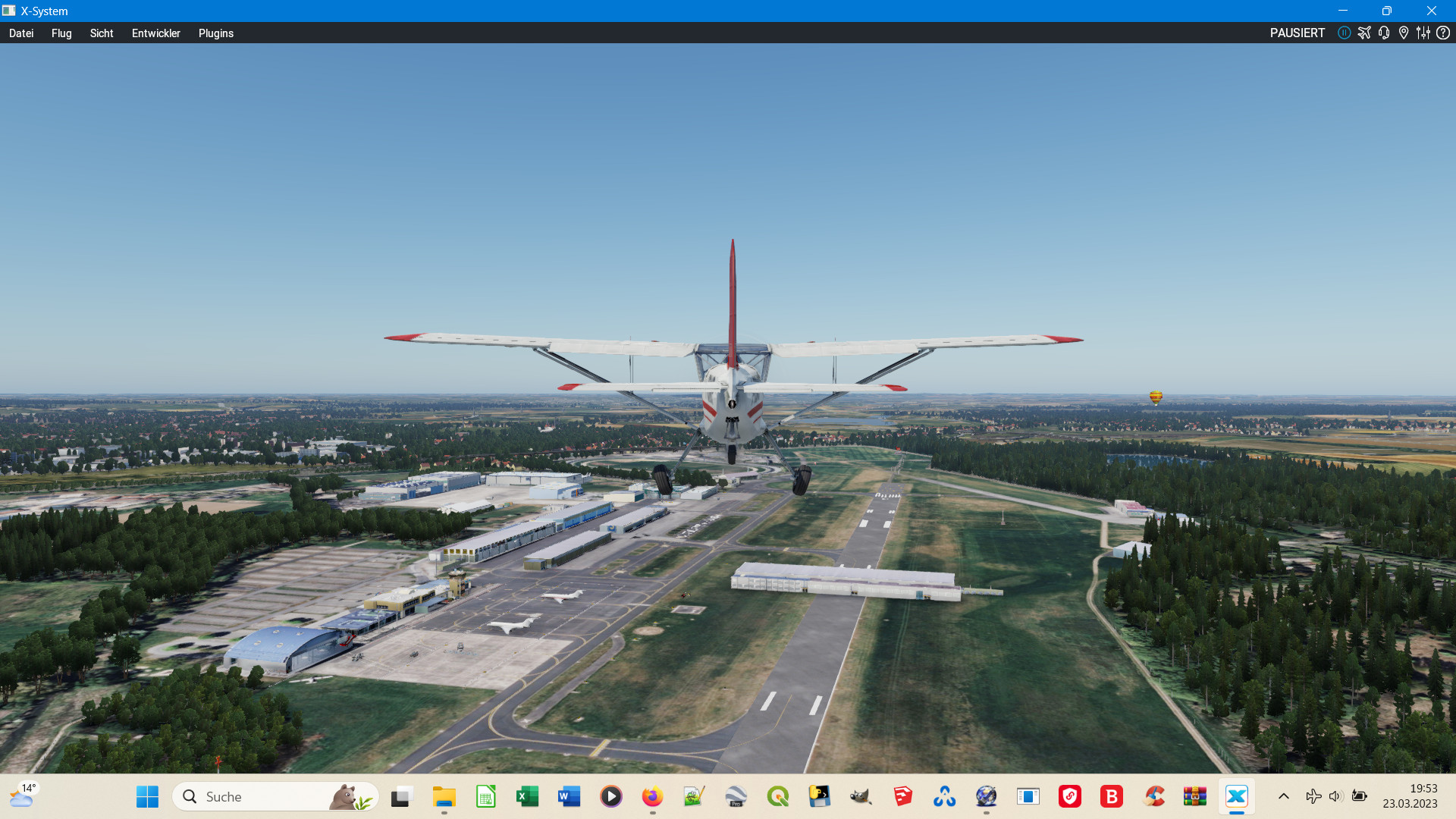

Um zu verdeutlichen, wie Modelle nach einem Import in den X-Plane 12 Flugsimulator aussehen, habe ich das SKP-Modell eines Gebäudes sowie eines des Hangars3 angehängt und mit einem Screenshot der Darstellung im Simulator ergänzt.

Wie dort zu sehen, wird die Hangar Nummer, die korrekterweise auf der Längsseite des Modells platziert wurde, nun auch noch übergergroß auf einer Stirnwand dargestellt.

Damit nicht genug:

  1. Die Modelle schweben teilweise im Simulator, obwohl sie in SketchUp im Koordinatenachenskreuz richtig platziert angezeigt werden - und müssen von mir mit einem weiteren 3D-Editor (AC-3D) neu in der Y-Achse zentriert werden.
  2. Wände erscheinen hin und wieder durchsichtig und glänzend, obwohl dies keine Vorgabe war ( ändert sich schon einmal von Start zu Start).
  3. Sich wiederholende Fenster, die ich gruppiert mehrfach verrwende, werden nicht immer dargestellt; manchmal sehe ich nur die vorher in den Abmessungen ausgeschnittenen 'Fensterhöhlen'.
Um das Programm zu reparieren, habe ich die SketchUp Make 2017 Setup-Routine vergeblich gesucht.

Löst eine vollständige (also incl. versteckter Datein) Deinstallation mit danach neuer Installation das Problem.

Ich würde gerne der X-Plane Community vor Ostern noch meinen Flugplatz schenken, sehe aber meine Felle davonschwimmen wenn ich das Problem nicht gelöst bekomme.

Danke vorab für jede zielführende Hilfe,

Wolfgang



Angehängte Dateien Thumbnail(s)


.skp   RWL-Verwaltung_48x48x7m.skp (Größe: 4,89 MB / Downloads: 251)
Drucke diesen Beitrag

  Maßstab 1:1 ausdrucken
Geschrieben von: mellimaus - 24.03.2023 - 21:13 - Forum: Bedienung & Oberfläche - Antworten (3)

Hallo,

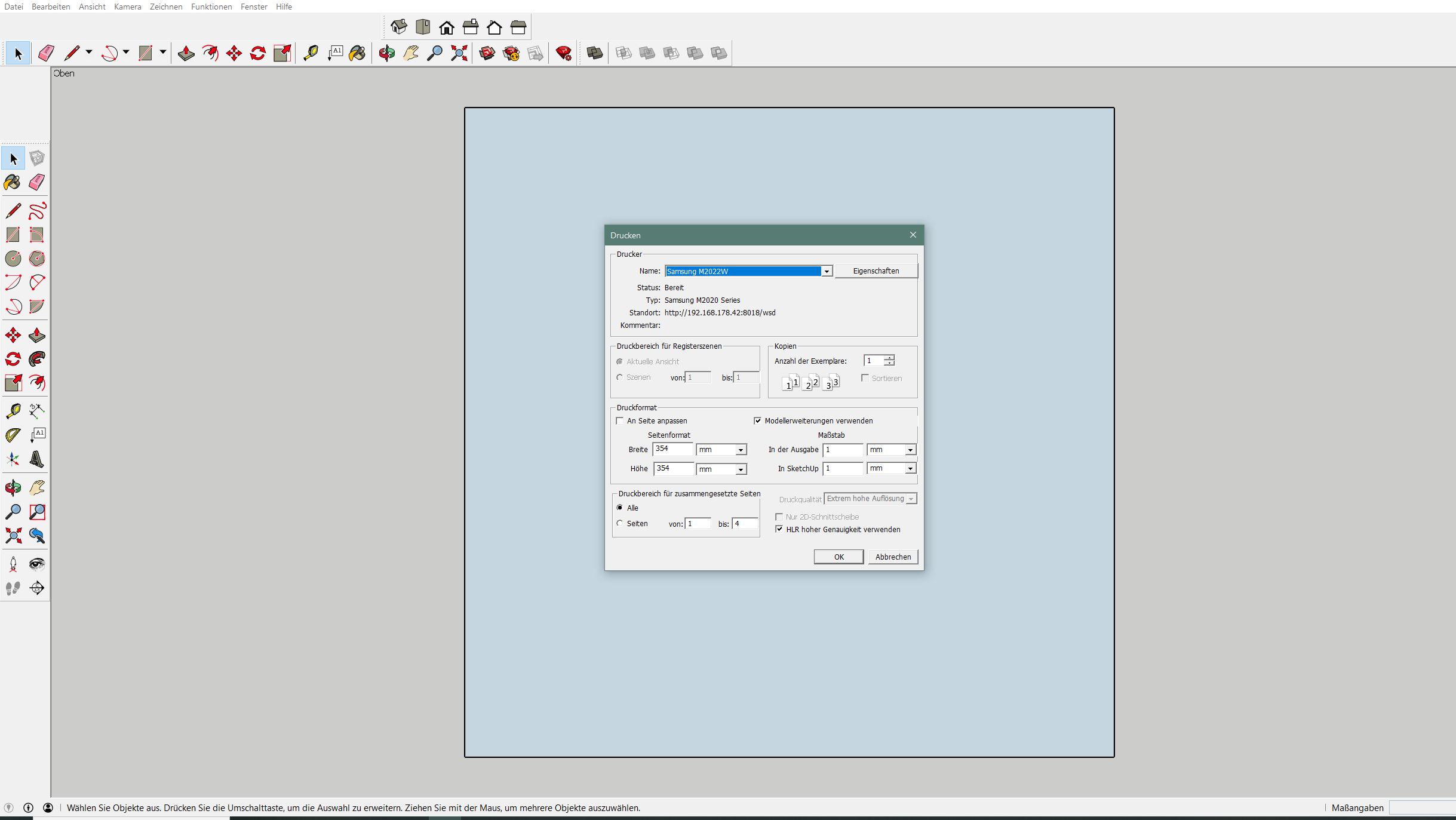

ich konnte leider noch nichts finden wie man eine 1:1 Vorlage ausdruckt (Win PC). Ich habe sämtliche Videos auf Youtube befolgt und bekommen z.B. ein 100mm x 100mm Objekt nicht auf einer DIN A 4 Seite ausgedruckt, es sind in dem Fall immer 4 Seiten. Der Tipp, dass das Fenster so nah wie möglich an das Objekt verkleinert werden soll, funktioniert in der Windows Version irgendwie nicht. Kann mir hier evtl. jemand weiterhelfen?
LG
Melli



Angehängte Dateien Thumbnail(s)

Drucke diesen Beitrag

  Verschiedene Dynamische Komponenten zusammenhängend bewegen
Geschrieben von: grashupfer - 24.03.2023 - 12:35 - Forum: Gruppen & Komponenten - Antworten (1)

Hallo,

ich plane aktuell ein Klappbett mit integriertem Schreibtisch.
Dazu haben ich drei Komponenten erstellt. Bettgestell, Schreibtisch und Füße.
Mit einem Klick auf einen Schalter soll das Bettgestell hochklappen, der Schreibtisch umklappen und die
Füße einklappen. Die Rotationen bekomme ich mit einem Klick hin. Das Problem ist jedoch das die einzelnen Komponenten (Schreibtisch und Füße) nicht zusammen hängen und an ihrem Platz bleiben. Sie drehen sich nur um die von mir definierte Achse.

Falls nötig kann ich die Datei auch nochmal hochladen.

Grüße Christoph

Drucke diesen Beitrag

  Opencutlist Eigenschaften für mehrere Komponenten
Geschrieben von: Offbeat70 - 23.03.2023 - 19:29 - Forum: Erweiterungen - Keine Antworten

Hallo,

gibt es eine Möglichkeit, z.B. die Beschreibung oder den TAG führ mehrere Komponenten gleichzeitig zu bearbeiten?
Scheint immer nur für eine Komponente zu gehen...

Beste Grüße

Michael

Drucke diesen Beitrag

  Verständnissproblem "Folge mir" Werkzeug
Geschrieben von: berlon - 23.03.2023 - 16:42 - Forum: Bedienung & Oberfläche - Antworten (8)

Hallo,
da bin ich wieder. Rolleyes

Bin dabei nun für meine Terassenüberdachung die Lampen zu zeichnen, komme aber da irgendwie nicht mit dem Werkzeug klar.

Was bisher geschah:

  1. Die vorhandene Lampe ausgemessen
  2. Kontur in Sketchup gezeichnet.
  3. Basiskreis gezeichnet.
  4. folge mir versucht - will das Bündel von Linien nicht rotieren. ( Gut, will vermutlich eine geschlossene Kontur)
  5. Die Kontur also geschlossen und mit Versatz 0.4 mm eine 2. Kontur nach innen gelegt. Überschüssige Linien entfernt.
Trotzdem will "Folge mir" mir nicht folgen. Angry Keine Ahnung wo mein Problem ist.

Peeeter!!! Angel

Datei ist angehängt.

Gruß
Bernd



Angehängte Dateien
.skp   Lampenschirm.skp (Größe: 74,55 KB / Downloads: 260)
Drucke diesen Beitrag

  Spielwürfel mit extrem runden Kanten und Ecken
Geschrieben von: frajo - 23.03.2023 - 09:35 - Forum: Bedienung & Oberfläche - Antworten (8)

Hallo zusammen,
für ein kleines Arduino Objekt möchte ich einen Würfel erstellen. Die Spielwürfel haben ja extrem abgerundete Kanten. Da der Würfel innen hohl sein muss, ist das mit RoundCorner nicht zu machen.

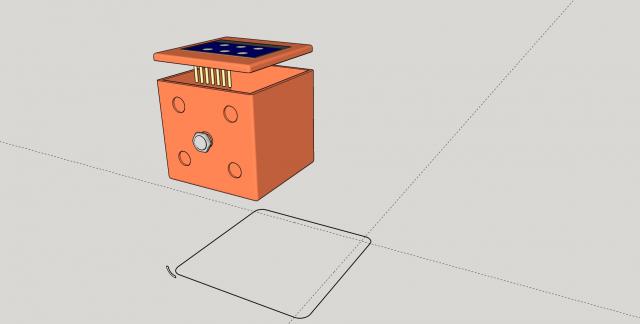

Auf dem Bild sieht man was geplant ist.

Auch mit dem Folge mir Werkzeug gelingt es mir nicht. Die Ecken werden nicht gerundet. Der Würfel soll so real wie möglich aussehen. Die Maße des Würfel sind 45 x 45 mm.
Wie kann ich das realisieren?

Grüße, Franz

Drucke diesen Beitrag

  IPE140 schräg abschneiden, wie?
Geschrieben von: berlon - 17.03.2023 - 19:53 - Forum: Bedienung & Oberfläche - Antworten (7)

Hallo Wissende,
ich bins wieder Big Grin

Angehängt ist eine Datei mit einer 2D Zeichnung von meinem Metallbauer und ein Stahträger aus dem Warehouse.

Ich möchte nun die Überdachung ins 3D bringen.
Habe den Träger importiert und im richtigen Gefälle auf die Seite gelegt.
Nun stehe ich vor dem Problem die Enden des Trägers abzuschrägen.

Wie gehe ich da am besten vor. Im Make 17 habe keine Möglichkeit gefunden da irgendwie zu schneiden.

Gruß
Bernd



Angehängte Dateien
.skp   Terrassenüberdachung.skp (Größe: 275,12 KB / Downloads: 254)
Drucke diesen Beitrag

  Falsches Maß ändern
Geschrieben von: tirolator - 14.03.2023 - 00:30 - Forum: Bedienung & Oberfläche - Antworten (8)

Guten Abend

Wie gehe ich am besten vor wenn ich eine Kiste gezeichnet habe, aber das Maß nicht richtig passt? Skalieren geht nicht, weil dann ja die Seitenwände auch größer oder kleiner werden, oder?

Die Kiste hat jetzt ein Innemaß von 194mm und ich bräuchte aber 220mm. Wie mache ich das am besten...? Dodgy

Vielen Dank
.skp   Demoanlage.skp (Größe: 96,71 KB / Downloads: 265)

Drucke diesen Beitrag

  Frage zur Bemaßung erzeugen
Geschrieben von: berlon - 10.03.2023 - 16:34 - Forum: Bedienung & Oberfläche - Antworten (3)

Hallo,
habe da ein kleines Problem mit der Eingabe von Bemaßungen -> speziell Fangpunkte.

Ich bekomme es nicht hin die Bemaungspunkte über Ableitungen zu erzeugen.

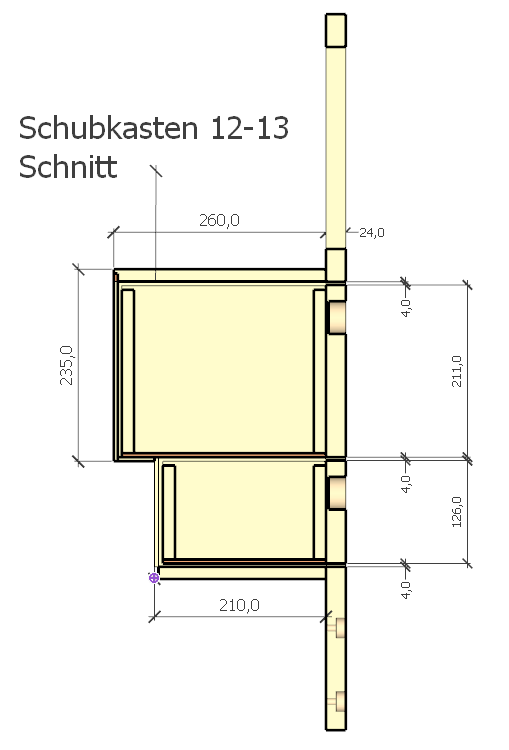

Anbei Bild:


Ich möchte unten, links von den 210 die Gesamthöhe vermaßen.
Sobald ich an die obere Kante komme rastet die Bemaßung ein.
Ich kann sie dann aber nicht mit einem Klick absetzen.

Das geht nur wenn ich vorher Führungslinen gezeichnet habe.
Muss da zusätzlich noch irgendeine Taste gedrückt werden??
Das I-Net hat sich darüber nicht ausgelassen. (Vermutlich habe ich die falsche Frage gestellt)

Gruß
Bernd

Drucke diesen Beitrag
