Für das Lay-out, also das Arangieren der Zeichnungen auf dem Blatt, wären magnetische Hilfslinien hilfreich (nicht nur Gitter) . Oder gibt es die und ich find sie bloß nicht?

Ich suche dringend eine Hilfe, wie ich eine mehrfach hin-und-her-geschwungene Follow-me-Linie erstellen kann - also mehere UNTERSCHIEDLICHE Schwünge ÜBERGANGSLOS ineinander übergehen. Beispiel 1: lange geschwungene, kurvige Strasse. Beispiel 2: Siluette eines schönen Frauenrückens mit Po Beispiel 3: Follow-me-Linie einer Schlange. Beispiel 4: Siluette (nur die äußere Linie) eines Esslöffels.

Hallo zusammen

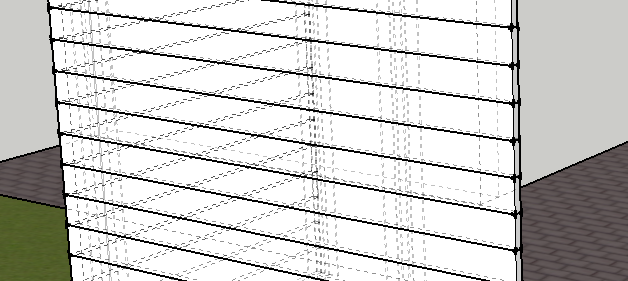

Wie / wo kann ich die Transparenz wieder ausschalten. War auf einmal da.... (siehe Anhang)

grüsse
Manuel

Angehängte Dateien

Bild(er)


Moin,
ich versuche gerade um nicht jedes mal das Rad neu Erfinden zu müssen für mich eine Dynamische Komponente zu erstellen


Sie soll einen Radius ausgeben der auf einer bestimmten Höhe abgeschnitten wird...............Kann mir jemand Hilfestellung leisten !!

Ich weiß noch nicht mal ob das mit Sketchup funktioniert ?? Ein Richtungsweiser wäre super !!!


Servus,

ich habe versucht hier im Forum mit der Suchfunktion eine Antwort zu finden auf ein Problem das bei einem Arbeitsschritt immer wieder auftaucht.

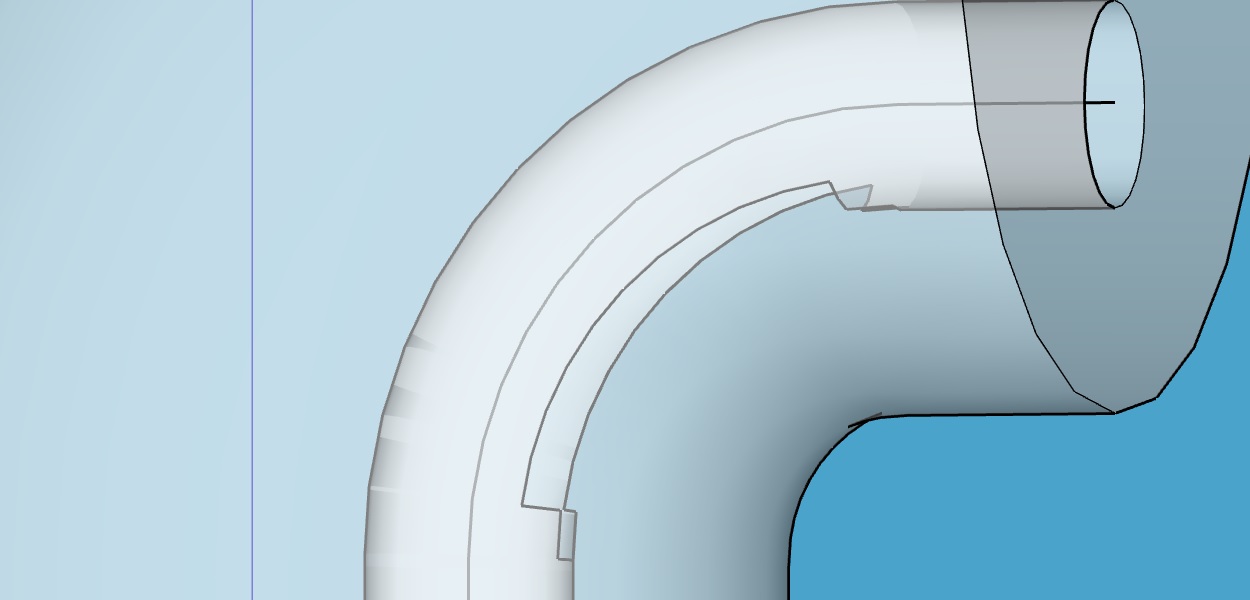

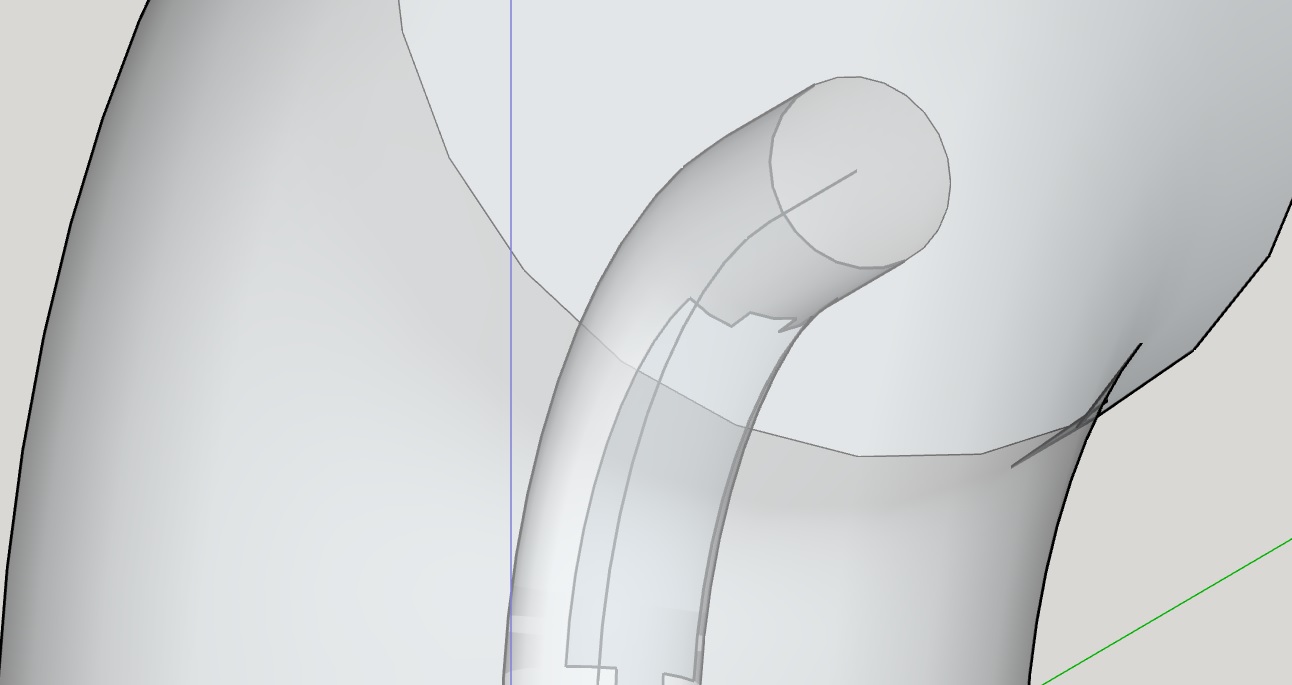

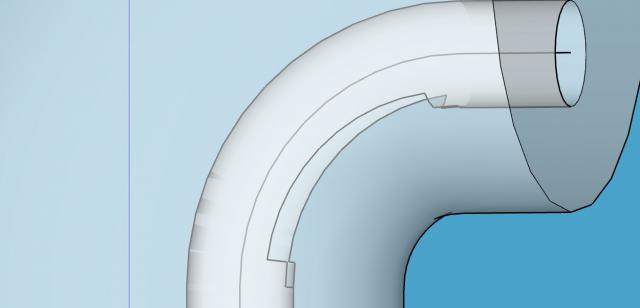

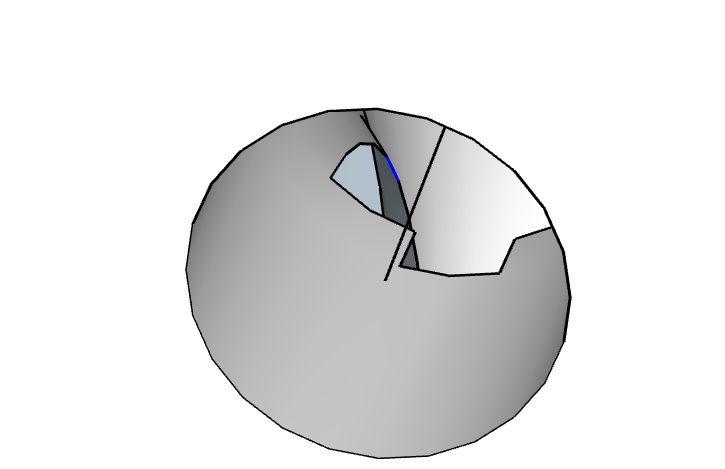

Ich habe versucht einen Querschnitt eines Rohrprofils mithilfe der Folge Mir Funktion zu einem 90° Segment zu erstellen. Diesen Arbeitsschritt habe ich schon öfter durchgeführt, manchmal hat es funktioniert manchmal nicht. Bisher hat es gereicht die Datei neu zu laden. Aber diesmal, beim selben Arbeitsschritt, hat auch das Neuladen nicht funktioniert. Es fehlen auf der Innenseite des Rohres einzelne Flächensegmente. Egal was ich versuche, es tritt jedes mal auf. Wandstärke ist es nicht, Radien sind es nicht. Und die Linie für die Folge Mir Funktion ist es auch nicht.

Ich werde nur kleine Ausschnitte hochladen, da es sich dabei um einen Test eine Idee handelt. D.h. ich darf nicht zu viel darüber verlieren. Ich hoffe dies reicht aus. Beim Versuch mit einem Klick in die leere Fläche etwas zu markieren, wird immer die Fläche dahinter markiert. Demnach ist keine Fläche vorhanden oder wird nicht berücksichtigt.

Habe ein englisches SU 2014 Pro, daher auch engl.sprachiges Export-Menü für Format "3DS".

Kann mir bitte mal jemand erklären, was da welche Einstellung macht...?

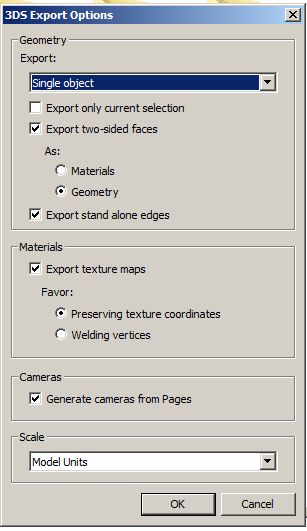

Beigefügt ein Screenshot meiner aktuellen Einstellungen in diesem Menü... - ist das so gut, oder wären andere Einstellungen besser, wenn ja, warum...?

Angehängte Dateien

Thumbnail(s)


Hallo,

ich bin in Sachen CAD noch absoluter Neuling, habe erst Freitag damit angefangen

Einiges ist mir schon gelungen, mein Schwerpunkt ist derzeit Modelle zum 3D-Druck zu erstellen.

Bisher komm ich eher aus der "Handarbeit" sprich, ich werfe die Fräsen, Drehmaschinen, Bohrmaschinen an und produziere einen Haufen Späne.
Dabei wird nach Skalenrädern gekurbelt und gemessen, passt soweit.

Jetzt möchte ich z.B. ein halbes Gehäuse zum 3D-ausdrucken erstellen und komm erstmal nicht weiter.



Wie hier in der (völlig unmaßstäblichen) Skizze möchte ich diese "Rinne" eigentlich schräg und verbunden mit der oberen haben. Wie stell ich so was an?

Old-Papa

Hallo zusammen

Raum 38!!!
Ich suche auf diesem Wege jemanden der mir für ein privates Bauprojekt mein Grundstück mit der vorhandenen Bebauung in Sketchup umsetzt.
Grundstück ist sozusagen ein alter Bauernhof (3 Gebäude plus Garten etc.
Lagepläne sämtliche Maße und Fotos sind vorhanden

Bitte um Kontaktaufnahme !

Preis VB

Gruß Frank

Hallo zusammen,

ich bin auf der Suche nach einer guten Darstellung einer Rennbahn. So was in der Art:

https://www.google.de/search?q=horse+rac...22&bih=811

Wie oder wo kann ich so etwas finden?

Liebe Grüße,
Tristan

ich habe ein Problem mit Linen im Layout.

Immer wenn ich an dem Endpunkt einer bestehenden Linie im Layout ein weitere Linie zeichnen möchte, über nimmt die zweite Line die Attribute der ersten Linie.
z. B. Die erste Linie ist dick, schwarz und durchgezogen. Die Linie die ab dem Endpunkt der erste Linie folgen soll, soll dünn, rot und gestrichelt sein. So sind jedenfalls die Voreinstellungen. Sobald jedoch die zweite Linie auf den Endpunkt der ersten Linie trifft, wird die zweite Lineie auch dick, schwarz und durchgezogen und bildet mit der ersten Linie ein Linien-Poligon. Leider lässt sich die erste Linie oder auch Poligone selbst nicht gruppieren. Damit wäre einem geholfen; nur in diesem Fall funktioniert es leider nicht.

Vielleicht weiß jemand einen Rat!
