Einschnitt in eine Röhre - Tharghor - 21.08.2015

Hallo, ich schon wieder...
Ich möchte gern eine Pacman Monster Figur erstellen.
Ich habe ein Röhre erstellt dessen Außenwand 1 mm dick ist. Nun möchte ich rundherum 4 Einschnitte machen, die oben abgerundet sind. Hat jemand einen Tipp wie ich das bewerkstelligen kann?
Danke
Tharghor


RE: Einschnitt in eine Röhre - cotty - 21.08.2015

So?
(Ansonsten kannst du auch ein Bild hochladen, das das gewünschte Ergebnis zeigt...)




RE: Einschnitt in eine Röhre - Tharghor - 21.08.2015

Hallo,
genau so soll das Ergebnis aussehen.
Wie funktioniert das genau?
Gruß Tharghor


RE: Einschnitt in eine Röhre - cotty - 21.08.2015

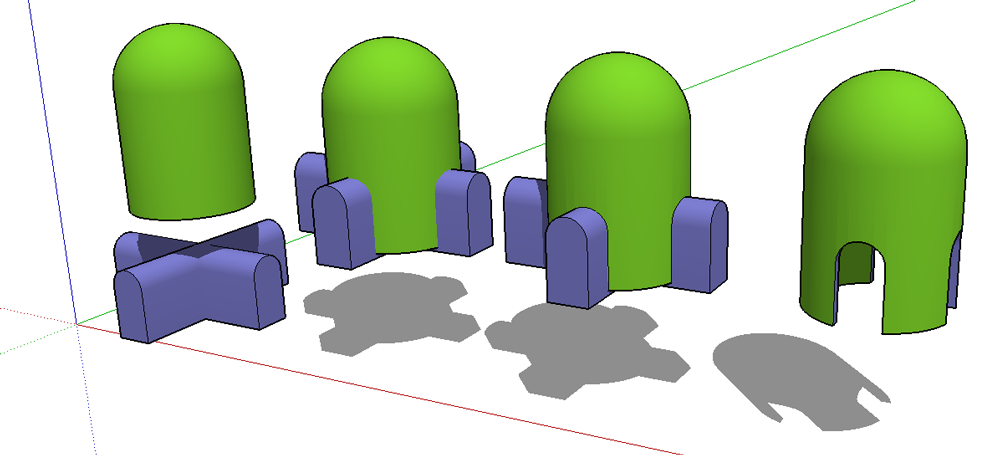

Hier in Kurzform und anbei das Modell:

- Körper mit Folge-mir erstellt (halben Schnitt gezeichnet und Kreis gefolgt)
- Eine Fläche der Aussparung entfernt vom Körper erstellt (Linien- und Bogenwerkzeug)
- Drücken-Ziehen
- Rotieren 90° als Kopie (Strg-Taste beim Rotieren)
- In Position verschoben
- Alles markiert
- Verschneiden (Rechtsklickmenü) mit Auswahl
- Überflüssige Geometrie gelöscht (Entf.-Taste oder Radiergummi)
