Wie Tortenstück mit Radius zeichnen? - tirolator - 23.08.2023
Hallo
Wie zeichnet man denn so etwas am besten. Hätte mit einem Rechteck angefangen, aber bin mir nicht sicher ob das richtig ist?
Es geht mir um die Form!
Danke für die Hilfe
RE: Wie zeichnen? - Peter C - 23.08.2023
Hallo Tirolator,
rein von der Geometrie her kann das nicht gehen!
Mich irritieren die beiden Maße:
- Radius 117
- Kantenlänge 124
Im Gegenteil, es gibt einen Überstand.
Da musst Du diese "Zeichnung" nochmals hinterfragen und berichtigen.
VG Peter
RE: Wie zeichnen? - cotty - 23.08.2023

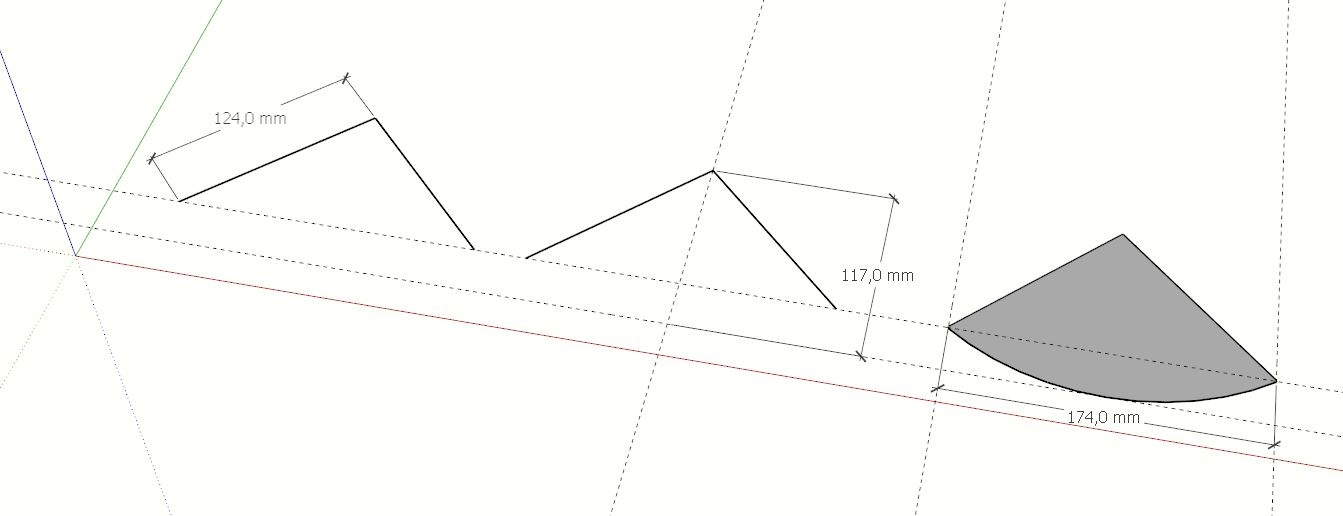

Dies wäre mein Ansatz zur Konstruktion...
RE: Wie zeichnen? - tirolator - 23.08.2023
Danke für die Antwort - aha - das ist einfach von einem Prospekt kopiert.
Wo steht da was von einem Radius?
RE: Wie zeichnen? - tirolator - 23.08.2023
(23.08.2023 - 20:15)cotty schrieb: Dies wäre mein Ansatz zur Konstruktion...
Danke für deine Antwort - ja das schaut doch schonmal gut aus.
Aber wie machst du diese Linie genau in 45Grad?
Der Bogen unten wird sich dann ergeben - schätze ich mal, weil er an den Hilfslinien "einschnappt", oder?
RE: Wie zeichnen? - cotty - 23.08.2023
Mit dem Rotieren-Werkzeug
RE: Wie zeichnen? - tirolator - 24.08.2023
Danke nochmals für die Hilfen und ich habe es "geschafft" was ich wollte :-)
